　当前位置：首页 > 产品展厅 > 详细介绍

　

　


产品名称：	NGW型系列行星齿轮减速器

产品详细介绍

外形及安装尺寸

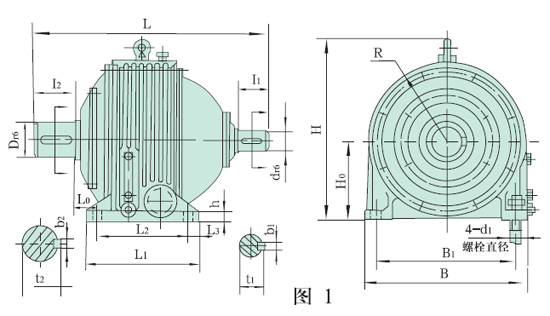

单级减速器型式、尺寸见图1及表

机座号	型号规格	公称传动比	外型中心高					轴伸								地脚尺寸							质量 kg
			L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	h
			mm
1	NGW 11	2.8～4.5	530	280	295	125	125	35	50	55	85	38	10	53.5	14	215	165	25	105	220	M16	20	53
		5～12.5	477					30		50		33	8						57				50
2	NGW 21	2.8～4.5	604	305	325	140	140	40	60	70	105	43	12	64	18	245	185	30	115.5	235	M20	25	80
		5～12.5	535					35		55		38	10						60.5				73
3	NGW 31	2.8～4.5	632	350	365	160	160	45	70	70	105	48.5	14	74.5	20	260	200	30	125	270	M20	25	100
		5～12.5	569					40		70		43	12						62				98
4	NGW 41	2.8～4.5	734	380	425.5	180	180	50	80	85	105	53.5	14	85	22	290	230	30	156	320	M24	30	147
		5～12.5	634					45		70		48.5	14						72				128
5	NGW 51	2.8～4.5	845	420	463.5	200	200	55	90	85	115	59	16	95	25	310	250	30	196.5	360	M24	35	213
		5～12.5	729					50		85		53.5	14						80.5				193
6	NGW 61	2.8～4.5	886	475	524	225	225	60	100	105	125	64	18	106	28	360	290	35	202.5	405	M30	40	289
		5～12.5	731					55		85		59	16						67.5				264
7	NGW 71	2.8～4.5	933	535	574	250	250	65	110	105	140	69	18	116	28	375	305	35	213	465	M30	40	359
		5～12.5	800					60		105		64	18						80				301
8	NGW 81	2.8～4.5	1042	590	634	280	280	75	120	115	160	79.5	20	127	32	440	350	45	219	510	M36	45	449
		5～12.5	899					65		105		69	18						86				399
9	NGW 91	2.8～4.5	1141	660	721	315	315	85	130	125	165	90	22	137	32	475	385	45	225.5	570	M36	45	604
		5～12.5	976					75		115		79.5	20						70.5				542
10	NGW 101	2.8～4.5	1261	745	800	355	355	95	150	140	200	100	25	158	36	525	425	50	251	645	M42	50	810
		5～12.5	1073					85		125		90	22						78				732
11	NGW 111	2.8～4.5	1355	840	891	400	400	105	170	160	200	111	28	179	40	580	480	50	263	740	M42	55	1060
		5～12.5	1145					95		140		100	25						73				990
12	NGW 121	2.8～4.5	1500	950	1013	450	455	115	190	160	240	122	32	2500	45	680	560	60	288	820	M48	60	1632
		5～12.5	1286					105		160		111	28						73				1475

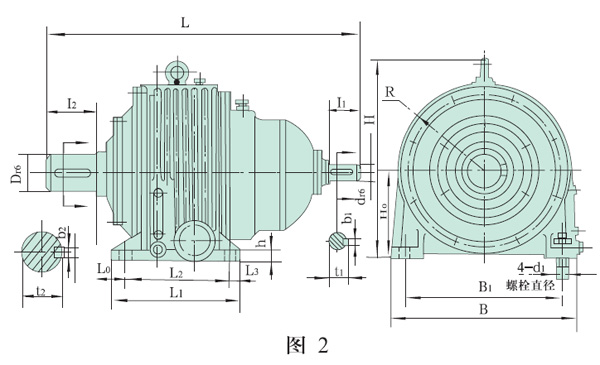

双级减速器型式、尺寸见图2及表3

机座号	型号规格	公称传动比	外型中心高					轴伸								地脚尺寸							质量 kg
			L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	h
			mm
4	NGW 42	14～22.5	687	380	425.5	180	180	35	80	55	105	38	10	85	22	290	230	30	72	320	M24	30	128
		25～160	687					30		55		33	8										130
5	NGW 52	14～22.5	767	420	463.5	200	200	40	90	70	115	43	12	95	25	310	250	30	80.5	360	M24	35	244
		25～160	752					35		55		38	10										241
6	NGW 62	14～22.5	805.5	475	524	225	225	45	100	70	125	48.5	14	106	28	360	290	35	67.5	405	M30	40	291
		25～160	805.5					40		70		43	12										279
7	NGW 72	14～22.5	890	535	574	250	250	50	110	85	140	53.5	14	116	28	375	305	35	80	465	M30	40	350
		25～160	875					45		70		48.5	14										350
8	NGW 82	14～22.5	976.5	590	634	280	280	55	120	85	160	59	16	127	32	440	350	45	86	510	M36	45	488
		25～160	976.5					50		85		53.5	14										460
9	NGW 92	14～22.5	1040	660	721	315	315	60	130	105	165	64	18	137	32	475	385	45	70.5	570	M36	45	607
		25～160	1020					55		85		59	16										577
10	NGW 102	14～22.5	1144	745	800	355	355	65	150	105	200	69	18	158	36	525	425	50	78	645	M42	50	895
		25～160	1144					60		105		64	18										895
11	NGW 112	14～22.5	1222	840	891	400	400	75	170	115	200	79.5	20	179	40	580	480	50	73	740	M42	55	1120
		25～160	1212					65		105		69	18										1075
12	NGW 122	14～22.5	1385	950	1013	450	450	85	190	125	240	90	22	200	45	680	560	60	73	820	M48	60	1733
		25～160	1375					75		115		79.5	20										1538

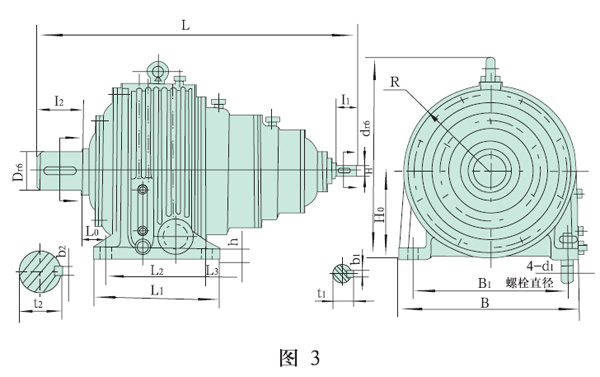

三级减速器型式、尺寸见图3及表4

机座号	型号规格	公称传动比	外型中心高					轴伸								地脚尺寸							质量 kg
			L	B	H	H₀	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	d₁	h
			mm
7	NGW 73	180-2000	973.5	535	574	250	250	30	110	55	140	33	8	116	28	375	305	35	80	465	M30	40	382
8	NGW 83		1071	590	634	280	280	35	120	55	160	38	10	127	32	440	350	45	86	510	M36	45	505
9	NGW 93		1137.5	660	721	315	315	40	130	70	165	43	12	137	32	475	385	45	70.5	570	M36	45	627
10	NGW 103		1263	745	800	355	355	45	150	70	200	48.5	14	158	36	525	425	50	78	645	M42	50	962
11	NGW 113		1359.5	840	891	400	400	50	170	85	200	53.5	14	179	40	580	480	50	73	740	M42	55	1163
12	NGW 123		1504	950	1013	450	455	55	190	85	240	59	16	200	45	680	560	60	73	820	M48	60	1755

　

　

　

　
