产品名称：	QJ系列中硬齿面圆柱齿轮减速器

产品详细介绍

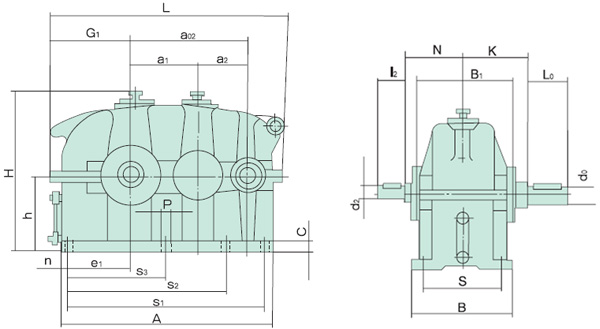

QJRS-D(QJD-D)减速器外型及尺寸表

名义中心距 a1 Nominal center to center distance	a2	ao2	外形尺寸　Overall dimension			中心高 h Central height	输入轴端　Input shaft end
名义中心距 a1 Nominal center to center distance	a2	ao2	L	H	B	中心高 h Central height	N	d2	l2	b2	t2
140	100	240	494	305	220	140	120	22	50	6	24.5
170	118	288	577	365	250	170	135	28	60	8	31
200	140	340	664	425	270	200	180	32	80	10	35
236	170	406	796	497	330	236	210	38	80	10	41
280	200	480	925	585	360	280	235	48	110	14	51.5
335	236	571	1100	695	430	335	255	55	110	16	59
400	280	680	1380	830	510	400	285	65	140	18	69
450	315	765	1462	930	590	450	310	80	170	22	85
500	355	855	1622	1030	640	500	350	90	170	25	95
560	400	960	1822	1160	710	560	385	100	210	28	106
630	450	1080	2037	1300	770	630	425	110	210	28	116
710	500	1210	2278	1460	860	710	450	120	210	32	127
800	560	1360	2538	1640	980	800	490	130	250	32	137
900	630	1530	2860	1840	1100	900	540	150	250	36	158
1000	710	1710	3200	2040	1200	1000	610	170	300	40	179

名义中心距 a1 Nominal center to center distance	地脚安装尺寸Installation dimension of foundation							A	B1	n	G1	e1	重量Weight kg
名义中心距 a1 Nominal center to center distance	S	s1	s2	s3	c	p	孔数 (个) Aperture no.	A	B1	n	G1	e1	重量Weight kg
140	175	380		190	22	18	6	430	190	25	172	115	85
170	205	460		230	25	18	6	513	215	27	197	138	115
200	230	550		275	25	18	6	600	250	25	222	165	168
236	280	660		330	28	23	6	716	300	30	265	195	300
280	310	780		390	30	23	6	845	340	33	303	230	520
335	370	940		450	35	27	6	1006	400	35	362	280	1050
400	450	1100		550	40	27	6	1195	490	50	422	325	1270
450	490	1240	1000	600	40	33	8	1350	550	55	481	370	1700
500	540	1390	1120	670	45	33	8	1510	620	60	531	415	2800
560	600	1550	1250	750	50	39	8	1690	690	70	596	460	4155
630	650	1750	1410	850	55	39	8	1905	770	80	666	520	5375
710	740	1960	1580	950	60	45	8	2130	868	85	744	585	7125
800	830	2195	1770	1060	65	45	8	2390	980	100	824	650	8000
900	950	2480	2000	1200	70	52	8	2700	1130	110	930	740	12750
1000	1050	2750	2220	1320	75	52	8	3020	1220	135	1040	815	16875

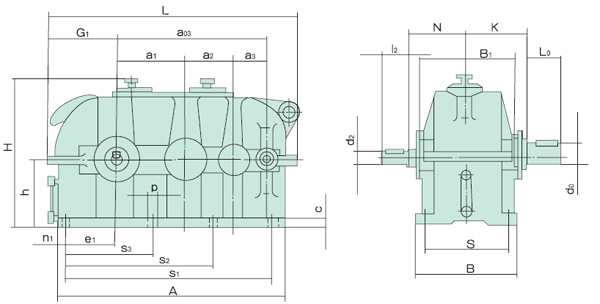

QJS-D(QJC-D)减速器外型及尺寸表

名义中心距 a1	a2	a3	ao3	外形尺寸			中心高	输入轴端
名义中心距 a1	a2	a3	ao3	L	H	B	中心高	N	d2	l2	b2	t2
140	100	71	311	560	305	220	140	120	18	40	6	20.5
170	118	85	373	652	365	250	170	135	22	50	6	24.5
200	140	100	440	750	425	270	200	180	28	60	8	31
236	170	118	524	896	497	330	236	210	32	80	10	35
280	200	140	620	1045	585	360	280	235	38	80	10	41
335	236	170	741	1245	695	430	335	255	45	110	14	48.5
400	280	200	880	1461	830	510	400	285	50	110	14	53.5
450	315	224	989	1651	930	590	450	310	55	110	16	59
500	355	250	1105	1832	1030	640	500	350	60	140	18	64
560	400	280	1240	2062	1160	710	560	385	70	140	20	74.5
630	450	315	1395	2307	1300	770	630	425	80	170	22	85
710	500	355	1565	2583	1460	860	710	450	90	170	25	95
800	560	400	1760	2883	1640	980	800	490	100	210	28	106
900	630	450	1980	3240	1840	1100	900	540	110	210	28	116
1000	710	500	2210	3620	2040	1200	1000	610	130	250	32	137

名义中心距 a1	地脚安装尺寸							A	B1	n	G1	e1	重量
名义中心距 a1	S	S1	S2	S3	C	p	孔数(个)	A	B1	n	G1	e1	重量
140	175	450		200	22	18	6	496	190	25	172	117	93
170	205	535		235	25	18	6	588	215	27	197	138	130
200	230	635		275	25	18	6	686	250	25	222	165	210
236	280	750		330	28	23	6	816	300	30	265	195	370
280	310	900		390	30	23	6	965	340	33	303	230	810
335	370	1050	750	450	35	27	8	1151	400	35	365	280	1205
400	450	1270	900	550	40	27	8	1367	490	50	422	325	1775
450	490	1425	1000	600	40	33	8	1539	550	55	481	370	1900
500	540	1600	1120	670	45	33	8	1720	620	60	531	415	3125
560	600	1780	1250	750	50	39	8	1930	690	70	596	460	4910
630	650	2010	1410	850	55	39	8	2175	770	80	666	520	6160
710	740	2265	1580	950	60	45	8	2435	868	85	744	585	8000
800	830	2535	1770	1060	65	45	8	2735	980	100	824	650	8875
900	950	2860	2000	1200	70	52	8	3080	1130	110	930	740	13750
1000	1050	3170	2220	1320	75	52	8	3440	1220	135	1040	815	18500

　

　

　

　
