　当前位置：首页 > 产品展厅 > 详细介绍

　

　


产品名称：	YCJ系列齿轮减速三相异步电动机

产品详细介绍

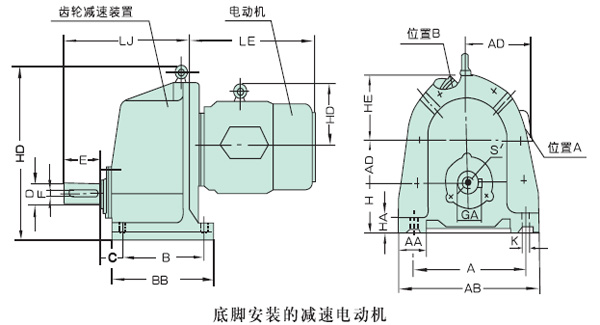

减速器机座号	安装尺寸											外形尺寸
减速器机座号	A	B	B/2	C	D	E	F	H	K	n	S’	AA	AB	BB	GA	HA	HD	AO	LJ
71	180	150	-	36.5	28	60	8	71	14	4	M8	45	225	192	31.0	22	235	70	240
80	205	170	-	39.5	32	80	10	80	18	4	M10	52	255	218	35.0	28	305	75	275
100	270	205	-	44.5	42	110	12	100	22	4	M12	60	330	255	45.0	35	355	100	345
112	300	215	-	44.5	48	110	14	112	22	4	M12	60	360	265	51.5	40	420	110	355

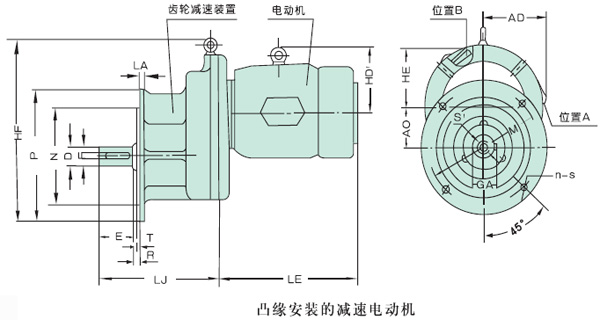

减速器机座号	安装尺寸											外形尺寸
减速器机座号	D	E	F	M	N	P	R	S	T	n	S’	LA	GA	AO	HF	LJ	H
71	28	60	8	165	130	200	0	12	3.5	4	M8	14	31.0	70	260	240	-
80	32	80	10	215	180	250	0	15	4.0	4	M10	16	35.0	75	350	275	-
100	42	110	12	265	230	300	0	15	4.0	4	M12	16	45.0	100	405	345	-
112	48	110	14	300	250	350	0	19	5.0	4	M12	20	51.5	110	485	355	-

技术数据(一)

功率 KW	输出转速 r/min	输出转矩 N·m	产品型号	配用电动机	功率 KW	输出转速 r/min	输出转矩 N·m	产品型号	配用电动机
0.55 KW	583	8.6	YCJ71	801-4	3 KW	399	69	YCJ71	100L2-4
	517	9.7				344	80
	455	11				292	94
	396	12.7				247	111	YCJ80
	342	14.7				223	123	YCJ80
	290	17.3			4 KW	571	64	YCJ80	112M-4
	241	21				504	73
	218	23				442	83
0.75 KW	583	12	YCJ71	802-4		383	96
	517	13				327	112
	455	15				275	133
	396	17				250	146	YCJ100
	342	20				226	162	YCJ100
	290	24			5.5 KW	575	87	YCJ80	132S-4
	241	29				507	99
	218	32				444	113
1.1 KW	585	17	YCJ71	90S-4		385	131
	519	19				329	153
	456	22				277	182	YCJ100
	398	25				252	200
	343	29				228	221
	291	35			7.5 KW	610	113		132M-4
	243	42				541	127
	219	46				475	145
1.5 KW	585	24	YCJ71	90L-4		414	166
	519	27				357	192
	456	30				303	227
	398	35				252	273
	343	40				228	301	YCJ112
	291	47			11 KW	615	164	YCJ100	160M-4
	243	57				544	185
	219	63				479	210
2.2 KW	587	34	YCJ71	100L₁-4		417	242
	520	39				359	281
	458	44				305	330
	399	51				279	361	YCJ112
	344	59				254	397
	292	69			15 KW	615	224		160L-4
	244	83				544	253
	223	90	YCJ80			479	287
3 KW	587	47	YCJ71	100L₂-4		417	330
	520	53				359	380
	458	60				305	451

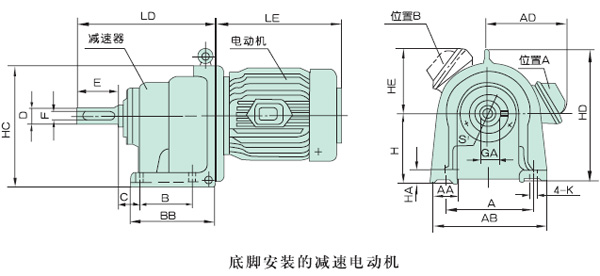

产品代号机座号	安装尺寸										外形尺寸
产品代号机座号	A	B	B/2	C	D	E	F	H	K	S’	AA	AB	BB	GA	HA	HC	HD	LD
YCJ120	160	80	-	32	25	60	8	120	12	M8	42	192	137	28	20	216	-	217
YCJ130	160	90	-	40	30	80	8	130	13	M8	50	210	152	33	20	226	-	250
YCJ140	180	100	-	45	35	80	10	140	17	M10	50	220	164	38	20	250	286	260
YCJ150	200	115	-	45	40	110	12	150	17	M16	60	260	194	43	30	262	298	324
YCJ170	240	135	-	51	45	110	14	170	18	M16	60	290	213	48.5	30	304	350	344

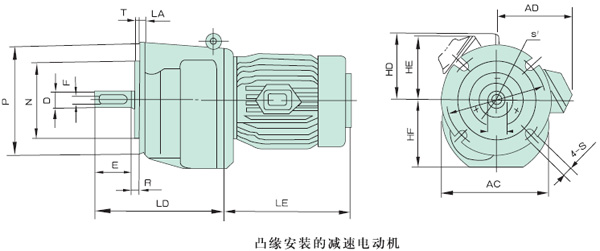

产品代号机座号	安装尺寸										外形尺寸
产品代号机座号	D	E	F	M	N	P	R	S	T	S’	AC	GA	HD	HF	LA	LD
YCJ120F	25	60	8	130	110	160	8	10	3.5	M8	192	28	-	118	14	217
YCJ130F	30	80	8	165	130	200	8	12	3.5	M8	186	33	-	128	14	250
YCJ140F	35	80	10	215	180	250	8	14	4	M10	220	38	146	138	14	260
YCJ150F	40	110	12	215	180	250	8	14	4	M16	224	43	148	148	14	324
YCJ170F	45	110	14	215	180	250	8	14	4	M16	268	48.5	180	167	16	344

技术数据(二)

功率 KW	输出转速 r/min	输出转矩 N·m	产品型号	配用电动机	功率 KW	输出转速 r/min	输出转矩 N·m	产品型号	配用电动机
0.55 KW	172	29	YCJ120	801-4	2.2 KW	52	380	YCJ150	100L-4
	143	35				44	449	YCJ170	112M-6
	117	42				36	549
	90	55				30	658
	73	68			3 KW	176	153	YCJ130
	61	81				139	194		112M-4
	49	101				116	232		100L2-4
0.75 KW	172	39	YCJ120	802-4		94	286	YCJ140
	143	47				73	369	YCJ150
	117	58				56	481	YCJ150
	90	75				49	550	YCJ170
	73	92			4 KW	150	239	YCJ140	112M-4
	61	110				127	283	YCJ140
	49	137				99	363	YCJ150
	39	173	YCJ130	90S-4		85	422	YCJ150
	30	224	YCJ130			65	552	YCJ170
	26	259	YCJ140		5.5 KW	157	314	YCJ150	132S-4
	23	293	YCJ140			125	395	YCJ150
1.1 KW	173	57	YCJ120	90L-6		108	457	YCJ170
	143	69				92	537
	117	84				73	676
	91	109			7.5 KW	180	374	YCJ170	132M-4
	74	133				145	464
	60	165	YCJ130			121	556
	50	197	YCJ130			101	667
	40	247	YCJ140		11 KW
	32	309	YCJ140	90L-6
	25	395	YCJ150	90L-6
1.5 KW	173	78	YCJ120	90L-4
	143	94
	117	115
	91	148
	77	175	YCJ130
	60	224	YCJ130
	48	281	YCJ140
	38	354	YCJ150
	31	434	YCJ150	100L-6
2.2 KW	176	112	YCJ130	100L-4
	139	142
	116	170
	100	197
	83	238	YCJ140
	64	309	YCJ140

,

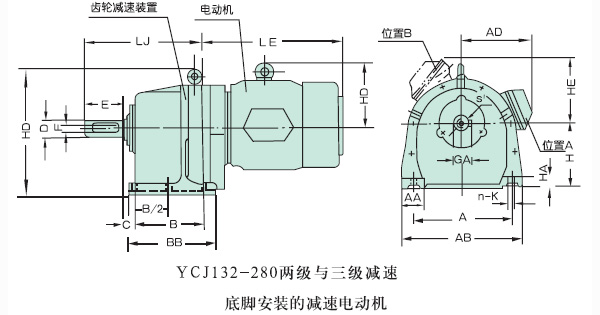

减速器机座号	安装尺寸											外形尺寸
减速器机座号	A	B	B/2	C	D	E	F	H	K	n	S’	AA	AB	BB	GA	HA	HD	AD	LJ
132	215	150	-	37.0	32	80	10	132	14	4	M10	40	260	192	35.0	25	265	-	295
160	265	160	-	43.5	42	110	12	160	18	4	M12	55	320	208	45.0	30	310	-	355
180	300	190	-	31.0	48	110	14	180	22	4	M12	65	370	248	51.5	35	350	-	370
200	330	220	-	31.0	55	110	16	200	22	4	M16	70	400	278	59.0	40	380	-	400
225	360	240	120	31.0	70	140	20	225	22	6	M20	70	430	298	74.5	45	430	-	450
250	420	260	130	31.0	75	140	20	250	22	6	M20	75	490	318	79.5	50	470	-	465
280	450	280	140	32.0	85	170	22	280	22	6	M20	80	520	340	90.0	55	525	-	520

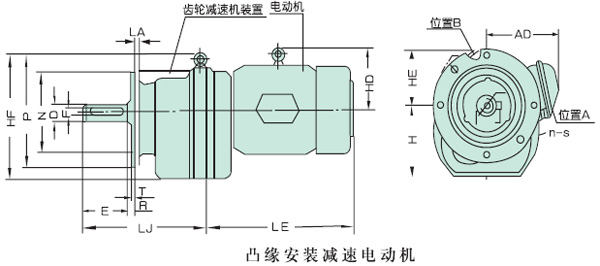

减速器机座号	安装尺寸											外形尺寸
减速器机座号	D	E	F	M	N	P	R	S	T	n	S’	LA	GA	AD	HF	LJ	H
132	32	80	10	215	180	250	0	15	4	4	M10	14	35.0	-	265	295	132
160	42	110	12	265	230	300	0	15	4	4	M12	16	45.0	-	310	355	160
180	48	110	14	265	230	300	0	15	4	4	M12	16	51.5	-	350	370	180
200	55	110	16	300	250	350	0	19	5	4	M16	20	59.0	-	380	400	200
225	70	140	20	350	300	400	0	19	5	8	M20	20	74.5	-	430	450	225
250	75	140	20	400	350	450	0	19	5	8	M20	22	79.5	-	485	465	250
280	85	170	22	500	450	550	0	19	5	8	M20	22	90.9	-	570	520	280

技术数据(三)

功率 KW	输出转速 r/min	输出转矩 N·m	产品型号	配用电动机	功率 KW	输出转速 r/min	输出转矩 N·m	产品型号	配用电动机
0.55 KW	183	27	YCJ132	801-4	1.1 KW	128	77	YCJ132	90S-4
	162	31				112	88
	145	34				100	99
	128	39				97	102
	112	44				89	111
	99	50				82	120
	96	52				75	131
	87	57				70	141
	82	60				58	170
	75	66				52	190
	68	73				48	205
	57	87				44	227
	52	95				35	276
	47	105				26	371	YCJ160
	43	115				22	449
	37	130				18	552
	29	167				15	666	YCJ180	90L-6
	24	206			1.5 KW	184	73	YCJ132	90L-4
	17.4	277	YCJ160			162	83
	15.4	314	YCJ160			150	90
0.75 KW	183	37	YCJ132	802-4		128	105
	162	42				112	120
	145	46				100	134
	128	53				97	139
	112	60				89	151
	99	68				82	164
	96	71				75	179
	87	77				70	192
	82	82				58	232
	75	90				52	259
	68	99				47	280
	57	118				44	306	YCJ160
	52	129				40	336
	47	143				32	412
	43	156				26	503
	37	178				22	613
	29	227				18	732	YCJ180	100L-6
	24	280				14	941	YCJ200	100L-6
	17.4	378	YCJ160		2.2 KW	196	101	YCJ132	100L-4
	14	470	YCJ160	90S-6		171	115
1.1 KW	184	54	YCJ132	90S-4		151	131
	162	61				129	153
	150	66				115	171

　

　

　

　
