产品名称：	ZDY,ZLY,ZSY系列硬齿面圆柱齿轮减速器

产品详细介绍

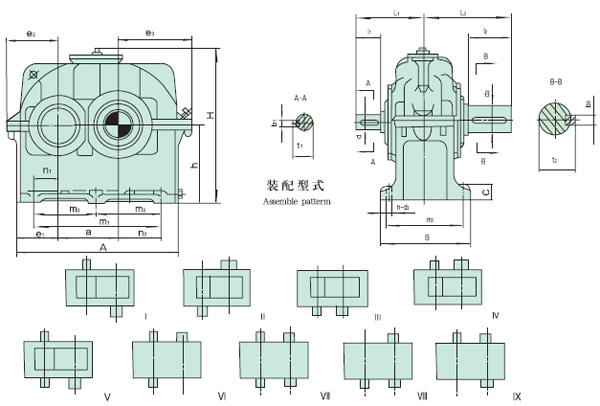

规格	A	B	H ≈	a	i=1.25-2.8					i=3.15-4.5					i=5-5.6
规格	A	B	H ≈	a	d₁ (m6)	I₁	L₁	b₁	t₁	d₁ (m6)	I₁	L₁	b₁	t₁	d₁ (m6)	I₁	L₁	b₁	t₁
80 100 125	235 290 355	150 175 195	210 260 330	80 100 125	28 42 48	42 82 82	112 167 182	8 12 14	31 45 51.5	24 28 38	36 42 58	106 127 158	8 8 10	27 31 41	19 22 28	28 36 42	98 121 142	6 6 8	21.5 24.5 31
160 200 250	445 545 680	245 310 370	403 507 662	160 200 250	65 80 100	105 130 165	225 275 340	18 22 28	69 85 106	48 60 80	82 105 130	202 250 305	14 18 22	51.5 64 85	38 48 60	58 82 105	178 227 280	10 14 18	41 51.5 64
280 315 355	755 840 930	450 500 550	722 770 930	280 315 355	110 130 140	165 200 200	385 445 470	28 32 36	116 137 148	85 95 100	130 130 165	350 375 435	22 25 28	90 100 106	65 75 90	105 105 130	325 350 400	18 20 25	69 79.5 95
400 450 500	1040 1150 1290	605 645 710	982 1090 1270	400 450 500	150 160 180	200 240 240	485 545 580	36 40 45	158 169 190	110 120 130	165 165 200	450 470 540	28 32 32	116 127 127	95 100 120	130 165 165	415 470 505	25 28 32	100 106 127
560	1440	780	1360	560	200	280	660	45	210	150	200	580	36	158	130	200	580	32	137

规格	d2	I2	L2	b2	t2	c	m1	m2	m3	n2	n2	ei	e2	e3	h	地脚螺栓孔		重量 kg	润滑油量 L
规格	d2	I2	L2	b2	t2	c	m1	m2	m3	n2	n2	ei	e2	e3	h	d3	n	重量 kg	润滑油量 L
80 100 125	32 48 55	58 82 82	128 167 182	10 14 16	35 51.5 59	18 22 25	180 225 290	- - -	120 140 160	40 52.5 65	60 72.5 100	67.5 85 97.5	81 102 119	101 122 155	100 125 160	12 15 15	4	14 35 76	0.9 1.6 3.2
160 200 250	70 90 110	105 130 165	225 275 340	20 25 28	74.5 95 116	32 40 50	355 425 550	- - 275	200 255 305	73 80 110	122 145 190	118 140 175	141 169 214	190 235 295	200 250 315	18.5 24 28	4 4 6	115 228 400	6.5 12.5 23
280 315 355	130 140 150	200 200 200	420 445 470	32 36 36	137 148 158	50 63 63	620 700 770	310 350 385	380 420 470	120 137.5 142.5	220 247.5 272.5	187.5 207.5 222.5	228 254 269	328 364 397	355 400 450	28 35 35	6	540 800 870	36 45 70
400 450 500	160 170 190	240 240 280	525 545 620	40 40 45	169 179 200	80 80 100	850 950 1080	425 475 540	510 550 610	150 165 190	300 335 390	245 265 295	304 331 418	454 501 618	500 560 630	42 42 42	6	1640 2100 3100	90 125 180
560	240	330	790	56	252	100	1200	600	680	205	435	325	432	662	710	48	6	3730	250

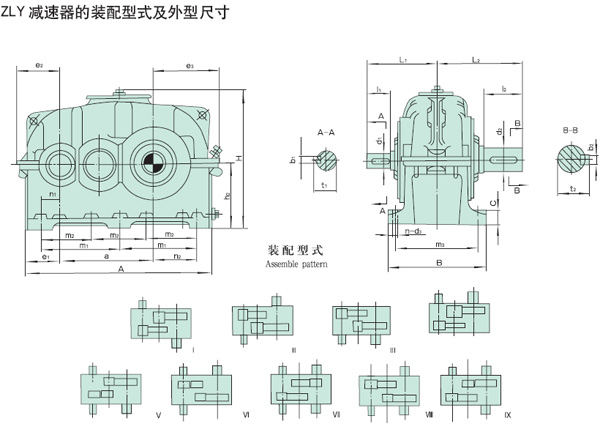

规格	A	B	H ≈	a	i=6.3-11.2					i=12.5-20					d2 (m6)	I2	L2	b2	t2
规格	A	B	H ≈	a	d1　I1　L1　b1　t1 (m6)					d1　I1　L1　b1　t1 (m6)					d2 (m6)	I2	L2	b2	t2
112 125 140	385 425 475	215 235 245	265 309 335	192 215 240	24 28 32	36 42 58	141 157 185	8 8 10	27 31 35	22 24 28	36 36 42	141 151 167	6 8 8	24.5 27 31	48 55 65	82 82 105	192 207 230	14 16 18	51.5 59 69
160 180 200	540 600 665	290 320 355	375 435 489	272 305 340	38 42 48	58 82 82	198 232 247	10 12 14	41 45 51.5	32 32 38	58 58 58	198 208 223	10 10 10	35 35 41	75 85 95	105 130 130	245 285 300	20 22 25	79.5 90 100
224 250 280 315	755 830 920 1030	390 450 500 570	515 594 670 780	384 430 480 539	48 60 65 75	82 105 105 105	267 315 340 365	14 18 18 20	51.5 64 69 79.5	42 48 55 60	82 82 82 105	267 292 317 365	12 14 16 18	45 51.5 59 64	100 110 130 140	165 165 200 200	355 380 440 470	28 28 32 36	106 116 137 148
355 400 450	1150 1280 1450	600 690 750	870 968 1065	605 680 765	85 90 100	130 130 165	410 440 515	22 25 28	90 95 106	70 80 85	105 130 130	385 440 480	20 22 22	74.5 85 90	170 180 220	240 240 280	530 560 640	40 45 50	179 190 231
					i=6.3-12.5					i=14-20
500 560 630 710	1600 1760 1980 2220	830 910 1010 1110	1190 1320 1480 1653	855 960 1080 1210	110 120 140 160	165 165 200 240	555 575 660 740	28 32 36 40	116 127 148 169	95 110 120 140	130 165 165 200	520 575 625 700	25 28 32 36	100 116 127 148	240 280 300 340	330 380 380 450	730 820 870 990	56 63 70 80	252 292 314 355

规格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	地脚螺栓孔		重量 kg	润滑油量L
规格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量 kg	润滑油量L
112 125 140	22 25 25	160 180 200	- - -	180 200 210	43 45 47.5	85 100 112.5	75.5 77.5 85	92 98 106	134 153 171	125 140 160	15	6	60 69 105	3 4.3 6
160 180 200	32 32 40	225 250 280	- - -	245 275 300	58 60 65	120 135 155	103 110 117.5	126 134 148	188 209 238	180 200 225	18.5 18.5 24	6	155 185 260	8.5 11.5 16.5
224 250 280 315	40 50 50 63	310 350 380 420	- - - -	335 380 430 490	70 80 75 78	165.5 190 205 223	137.5 145 155 173	168 184 195 219	263 293 325 364	250 280 315 355	24 28 28 35	6	370 527 700 845	23 32 46 65
355 400 450	63 80 80	475 520 -	- - 400	520 590 650	92.5 95 117.5	252.5 265 317.5	192.5 215 242.5	238 275 305	398 445 505	400 450 500	35 42 42	6 6 8	1250 1750 2650	90 125 180
500 560 630 710	100 100 125 125	- - - -	440 490 540 510	710 790 870 950	120 120 115 140	345 390 425 480	262.5 265 295 335	337 354 384 440	557 624 694 780	560 630 710 800	48 48 56 56	8	3400 4500 6800 8509	250 350 350 520

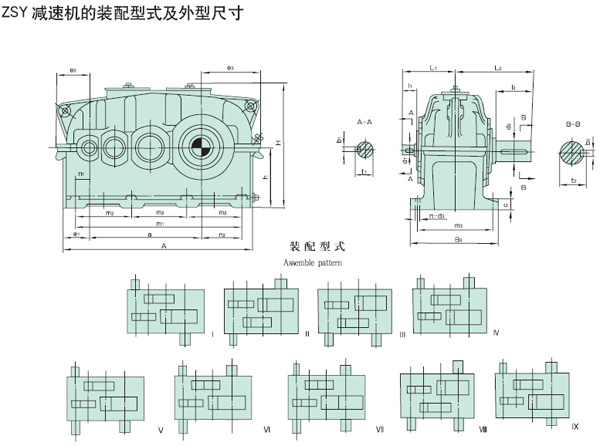

规格	A	B	H ≈	a	i=22.4-71					i=80-100					d2 (m6)	I2	L2	b2	t2
规格	A	B	H ≈	a	d1　　　　 (m6)	I1	L1	b1	t1	d1　　　　 (m6)	I1	L1	b1	t1	d2 (m6)	I2	L2	b2	t2
160 180 200	600 665 745	290 320 355	375 435 492	352 395 440	24 28 32	36 42 58	166 187 218	8 8 10	27 31 35	19 22 22	28 36 36	158 181 196	6 6 6	21.5 24.5 24.5	75 85 95	105 130 130	245 285 300	20 22 25	79.5 90 100
224 250 280 315	840 930 1025 1160	390 450 500 570	535 589 662 749	496 555 620 699	38 42 48 48	58 82 82 82	233 282 307 337	10 12 14 14	41 45 51.5 51.5	24 32 38 42	36 58 58 82	211 258 283 337	8 10 10 12	27 35 41 45	100 110 130 140	165 165 200 200	355 380 440 470	28 28 32 36	106 116 137 148
					i=22.5-35.5					i=40-90
355 400 450	1280 1420 1610	600 690 750	870 968 1067	785 880 989	60 65 70	105 105 105	380 410 450	18 18 20	64 69 74.5	48 55 60	82 82 105	357 387 450	14 16 18	51.5 59 64	170 180 220	240 240 280	530 560 640	40 45 50	179 190 231
					i=22.4-45					i=50-90
500 560 630 710	1790 2010 2260 2540	830 910 1030 1160	1170 1320 1480 1655	1105 1240 1395 1565		130 130 165 165	515 530 625 685	22 25 28 32	85 100 116 127		105 105 130 130	490 505 590 650	18 20 22 25	69 79.5 90 95	240 280 300 340	330 380 380 450	730 820 880 1010	56 63 70 80	252 292 314 355

规格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	地脚螺栓孔		重量 kg	润滑油量 L
规格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量 kg	润滑油量 L
160 180 200	32 32 40	510 570 630	170 190 210	245 275 300	38 37.5 40	120 137.5 150	83 85 97.5	107 109 128	188 209 238	180 200 225	18.5 18.5 24	8	170 205 285	10 14 19
224 250 280 315	40 50 50 63	705 810 855 960	235 270 285 320	335 270 285 320	43.5 60 35 40	165.5 195 200 218	110.5 120 120 143	141 158 160 189	263 293 325 364	250 280 315 355	24 28 28 35	8	395 540 750 940	26 36 53 75
355 400 450	63 80 80	1080 1200 1350	360 400 450	520 590 650	42.5 45 48	252.5 275 313	143 155 178	188 215 240	398 445 505	400 450 500	35 42 42	8	1400 1950 2636	115 160 220
500 560 630 710	100 100 125 125	1500 1680 1890 2130	500 560 630 710	710 790 890 1000	59 70 72.5 92.5	332.5 370 422.5 472.5	200 235 255 297.5	277 324 344 400	557 624 694 780	560 630 710 800	48 48 56 56	8	3800 5100 7060 9205	300 450 520 820

　

　

　

　
